主要用途：

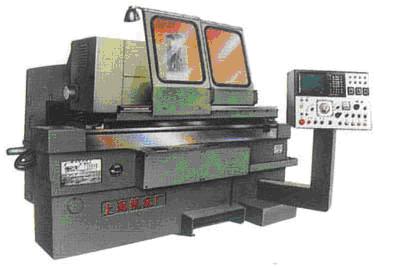

    本机床砂轮架斜置，砂轮轴线对工件轴线夹角为30°，整个砂轮架按斜置方向进给。本机床采用双砂轮磨削工件，能一次磨出工件的相应的加工面，效率很高。主要用于磨削带轴肩的零件，特别适用于汽车行业转向节，齿轮轴，车轴等带轴肩零件的大批量生产。
结构特征：
a、本机床采用FANUC Position Mate-Model D型单轴数控系统，用来控制砂轮架的进退和切入进给。具有CRT中文显示和MDI数据输入键盘。
b、头架由交流电机变频无级调速带动工件旋转。
c、液压控制头架主轴移动，实现工件轴肩自动对刀，工件尺寸自动测量采用MARPOSS单向对刀仪及径向主动测量仪。
d、采用大颗粒单点金刚石或金刚刀片对砂轮进行自动仿形修整，修整后的自动补偿。
e、砂轮主轴系统采用动静压轴承。
f、砂轮卡盘可夹持单片或多片砂轮，最大夹持宽度175mm，砂轮最大直径φ750mm，砂轮线速度45m/sec。
g、机床具备自动监控及可靠的连锁装置。

主要技术规格及参数：

主要规格

最大磨削直径×最大磨削长度

φ320×500mm

加工范围

中心高		180mm
顶尖距		500mm
最大可磨外圆直径	不用中心架	320mm
可磨最大工件重量		150Kg

头架

头架拨盘转速（r/min）

无级

工作台

工作台最大回转角度	顺时针3°，逆时针6°
最大纵向移动量	mm
工作台速度范围	m/min

砂轮架

砂轮架进给丝杆行程量	310mm（斜向）
砂轮架最小脉冲当量	0.001mm
砂轮架斜方向最小切入速度	0.1mm/min
砂轮直径（外径×宽度×内径）	750mm外径
砂轮转速	1145r/min
砂轮线速度	45m/s

机床电机总功率                                                                            18.63KW

机床外形尺寸和净重

长×宽×高	2250×1950×1590mm
净重	5940Kg

机床装箱尺寸和毛重

长×宽×高(mm)	毛重（Kg）
＃1、2900×2700×2050	5840
＃2、2900×1900×2150	2600
